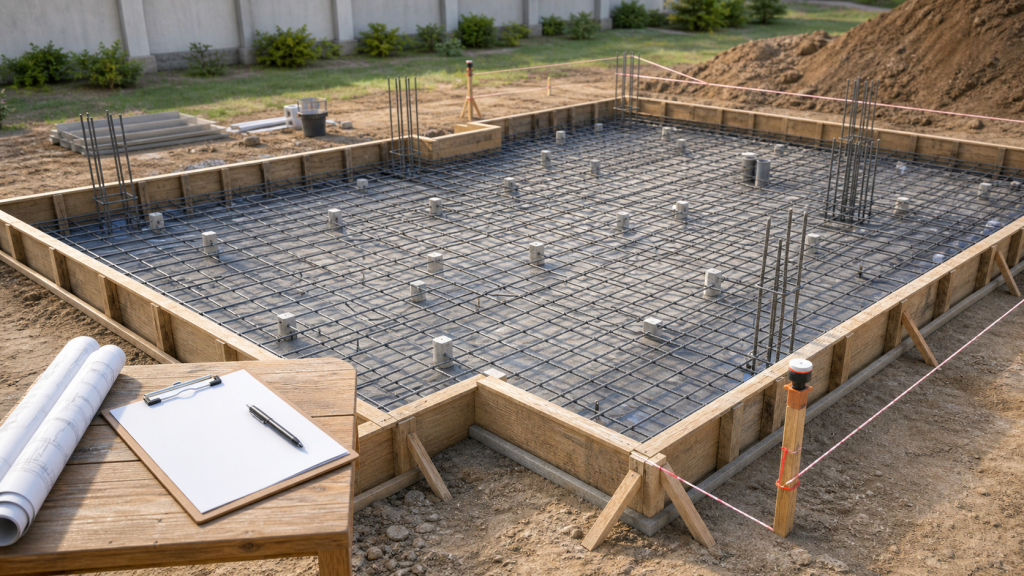

فونداسیون یکی از مهمترین مراحل پنهانشونده ساختمان است. گزارش بازدید باید وضعیت قابل مشاهده را پیش از بتنریزی ثبت کند و هر ابهام را به مسئول دارای صلاحیت ارجاع دهد؛ اندازهها و پذیرش نهایی فقط بر اساس نقشهها و ضوابط همان پروژه تعیین میشود.
مدارک لازم پیش از بازدید
- نقشه سازه و جزئیات جاری
- گزارش ژئوتکنیک و دستورکارهای ابلاغی مرتبط
- نقشه جانمایی ستونها، چاله آسانسور و قطعات مدفون
- برنامه بتنریزی و نمونهگیری
چکلیست بازدید فونداسیون ساختمان
- محورها، حدود و ترازهای قابل مشاهده با مدارک مرجع تطبیق داده شدهاند.
- بستر، بتن مگر و وضعیت آب یا آلودگی سطح ثبت شده است.
- قالببندی، ابعاد قابل مشاهده، درزبندی و پایداری ظاهری بررسی شدهاند.
- آرایش شبکههای آرماتور، میلگردهای تقویتی و محل وصلهها ثبت شدهاند.
- فاصلهنگهدارها و پوشش قابل مشاهده در کف و وجوه جانبی بررسی شدهاند.
- ریشه ستونها، دیوارها، شناژها و مهارهای قابل مشاهده تصویربرداری شدهاند.
- چاله آسانسور، بازشوها، غلافها، ارت و قطعات مدفون ثبت شدهاند.
- مسیر تردد، محل پمپ، روشنایی و دسترسی ایمن بررسی شده است.
- نخاله، گل، آب آزاد و مواد مزاحم پیش از بتنریزی گزارش شدهاند.
- محدوده بتنریزی، ترتیب اجرا و برنامه نمونهگیری مشخص است.
گزارش بازدید چه ارزشی ایجاد میکند؟
- ثبت تصویری اجزای پنهانشونده
- فهرست ابهامها پیش از هزینه اصلاح
- مسیر پیگیری روشن برای هر مورد
- سابقه قابل رجوع برای مراحل بعدی
برای مستندسازی فونداسیون پیش از بتنریزی، از فرم درخواست بازدید استفاده کنید.
منابع
دفتر مقررات ملی و کنترل ساختمان — مباحث هفتم، نهم و دوازدهم و مدارک پروژه.
