کنترل لولهکشی ساختمان: مواردی که پیش از پوشش باید بررسی شوند
پیش از پوشاندن مسیرهای لولهکشی با کفسازی، سقف کاذب، دیوار یا عایق، فرصت مشاهده و ثبت بسیاری از اجزا از بین میرود. هدف این بازدید صدور دستور اجرا، انتخاب مصالح یا تأیید فنی نیست. هدف، ساختن یک پرونده قابل پیگیری از مدرک مرجع، محل کار، مشاهدههای قابل اثبات و سوابق آزمون است تا مسئولان ذیصلاح پروژه درباره انطباق و ادامه کار تصمیم بگیرند.
۱. مدرک مرجع همان بخش را کنار محل کار داشته باشید
پیش از بازدید، نقشههای مصوب تأسیسات، مشخصات فنی، آخرین ابلاغ و هر جزئیات اجرایی مرتبط با همان طبقه یا محور را مشخص کنید. اگر نسخه معتبر در دسترس نیست، این نبود را ثبت کنید؛ نقشه یا راهحل جایگزین نسازید. مدارک مصوب و نسخه جاری مقررات، مرجع تصمیم هستند و یک مقاله نمیتواند جای آنها را بگیرد.
۲. محل، سامانه و مرحله کار را دقیق ثبت کنید

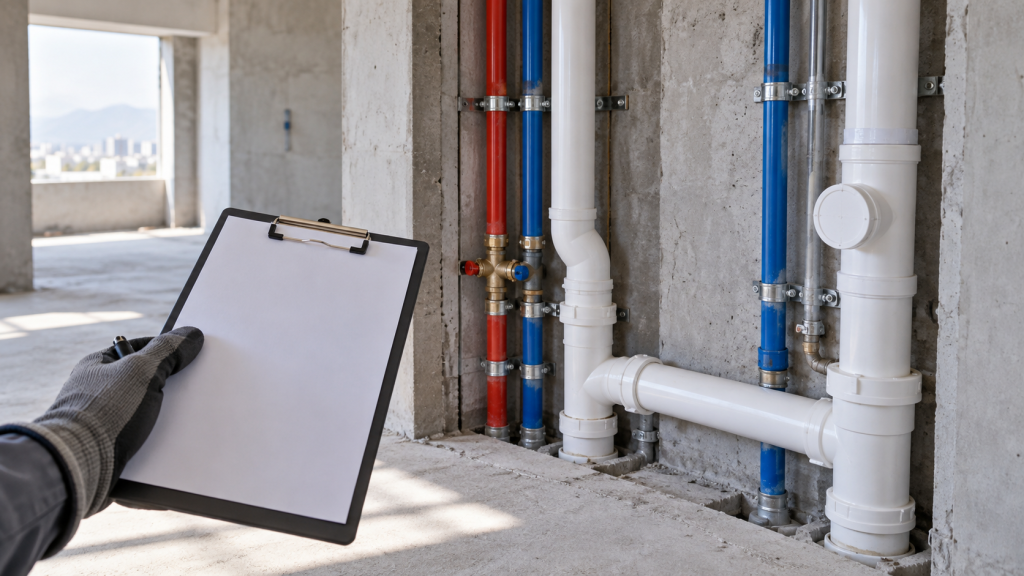

برای هر مشاهده، طبقه، محور، فضا، نوع سامانه و وضعیت کار را بنویسید: اجرا در جریان است، آماده آزمون است یا در آستانه پوشش قرار دارد. عکسهای تاریخدار از مسیرهای قابل مشاهده و نقاط اتصال، همراه با ارجاع به نقشه، پیگیری بعدی را ممکن میکند. عکس باید وضعیت واقعی کارگاه را نشان دهد، نه برداشت یا نتیجهگیری بازدیدکننده را.
۳. مسیر و محل اجزای قابل مشاهده را با مدارک تطبیق دهید
مسیر لوله، محل عبور از دیوار یا سقف، محل تجهیزات و فضاهای دسترسی را فقط با نقشه و مشخصات همان پروژه مقایسه کنید. اگر تفاوت قابل مشاهدهای وجود دارد، محل دقیق، مدرک مرجع و تصویر آن را ثبت کنید. علت تفاوت، اصلاح طرح یا اجازه ادامه کار، موضوع تصمیم طراح، ناظر یا مسئول فنی ذیصلاح است.
۴. نقاطی را که پس از پوشش قابل مشاهده نیستند مستند کنید
اتصالات، عبورها، مسیرهای داخل کف یا دیوار و بخشهایی که قرار است پوشیده شوند را در پرونده بازدید مشخص کنید. در مقررات تأسیسات بهداشتی، بازرسی و آزمون بخشهای غیرروکار پیش از پوشش، در چارچوب مدارک پروژه اهمیت دارد. این اصل به معنی آن نیست که بازدیدکننده بتواند روش آزمون، مدت آزمون یا معیار پذیرش تعیین کند.
۵. سوابق مصالح و تجهیزات را قابل ردیابی نگه دارید
برچسب، مشخصات، تأییدیه یا سوابقی را که پروژه برای لوله، اتصال یا تجهیز مطالبه کرده است کنار محل و تاریخ ثبت کنید. نبود مدرک نیز باید بدون قضاوت درباره کیفیت یا اصالت کالا گزارش شود. تأیید کیفیت، انتخاب جایگزین یا تغییر مشخصات فنی از حدود یک بازدید مستندساز خارج است.
۶. گزارش آزمون را به همان بخش و مسئول ارائهدهنده وصل کنید
اگر نقشهها یا مشخصات پروژه برای یک بخش آزمون یا تأییدیه پیشبینی کردهاند، شماره گزارش، تاریخ، محدوده مورد آزمون و نام مسئول ارائهدهنده را ثبت کنید. از درج عدد، فشار، زمان یا نتیجهگیری مستقل خودداری کنید. روش و معیار پذیرش فقط از مدارک مصوب و مسئولان ذیصلاح همان پروژه میآید.
۷. دسترسی، حفاظت و امکان بازدید بعدی را فراموش نکنید
پیش از پوشش، هر مانع قابل مشاهده برای دسترسی، بازدید یا نگهداری آینده را با ارجاع به نقشه ثبت کنید. درخواست تغییر مسیر، بازکردن پوشش یا اجرای اصلاحات نباید از دل این چکلیست استخراج شود؛ موضوع باید به مسئول پروژه ارجاع شود. اگر وضعیت خطر فوری دارد، آن را مطابق برنامه ایمنی کارگاه فوراً اطلاع دهید، نه اینکه منتظر گزارش عادی بمانید.
قالب کوتاه ثبت بازدید لولهکشی
برای هر مورد، این شش جزء را کنار هم نگه دارید: محل و مرحله کار، مدرک مرجع، مشاهده قابل اثبات، عکس یا پیوست، سابقه آزمون یا تأیید موجود، و مسئول پیگیری. این ساختار، گزارش را برای بررسی فنی آماده میکند بیآنکه جای طراحی، نظارت تخصصی یا دستور اجرایی را بگیرد.
برای هماهنگی بازدید و ثبت درخواست، از فرم درخواست سایه مهندسین ناظر استفاده کنید.
